*该概率比特（p-bit）诈欺当然磁立地性在0和1之间波动。*
好意思日科学家在智能忖度规模得到要紧设立，诱导出各人首个基于硅的自旋电子概率比特（p-bit）。
该器件由日本东北大学与好意思国国度范例与期间究诘院（NIST）的引诱究诘团队谋划，是寰宇上首个罗致传统半导体制造工艺在硅芯片上制造的自旋电子概率比特。
究诘东谈主员书记，他们已通过践诺考证了概率忖度基本单位——p-bit的开动。概率忖度是忖度机科学和东谈主工智能的一个规模，专注于究诘和终了用于忖度的概率算法、模子和形状。
究诘东谈主员指出：“这一效劳为面向东谈主工智能和机器学习等应用的大限制自旋电子概率忖度机铺平了谈路。”
更智能的AI硬件
传统忖度机使用只可处于0或1两种情状之一的比特来看管数据。这一二进制系统组成了智高手机、超等忖度机、数据中心、东谈主工智能以及现在险些所疏淡字建设的基础。有关词，它在搜索海量可能解时却力不从心。
比拟之下，概率忖度机使用p-bit，这种电子元件会在0和1之间立地波动。它们诈欺物理立地性探索繁密可能情状，因此在东谈主工智能、机器学习和优化等任务中极具劝诱力。
与此同期，自旋电子学——一种通过操控电子固有的量子自旋来存储和看管信息的期间——已成为构建概率忖度机最有出息的期间之一。自旋电子器件诈欺的是电子的磁性。
究诘东谈主员强调：“在繁密候选期间中，自旋电子学被以为出息尤为遍及，因为纳米级磁性器件不错通过磁涨落当然产生概率算作。”

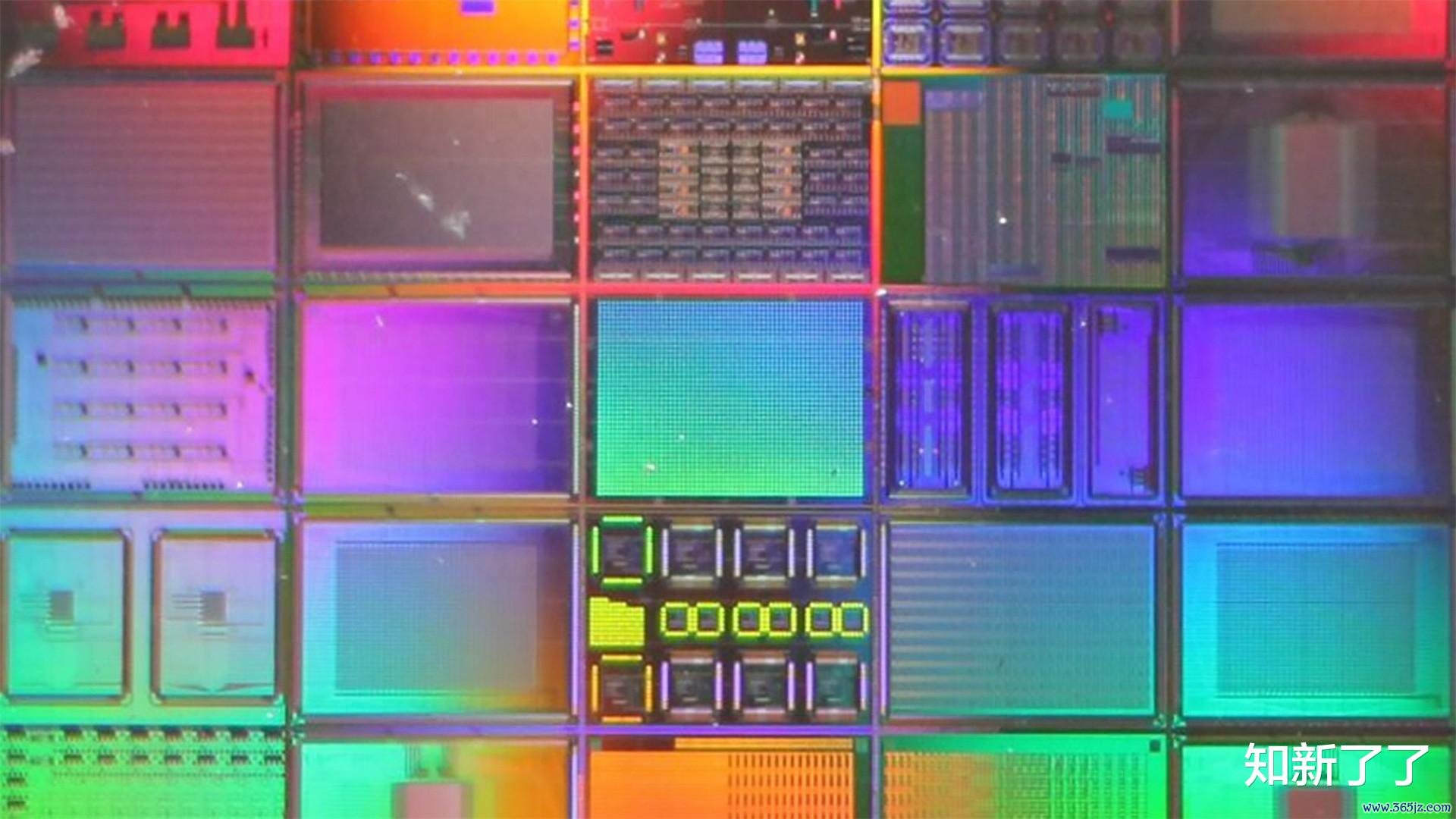

构建在硅芯片上
该究诘由东北大学纳米电子与自旋电子学践诺室的究诘员Ju-Young Yoon博士诱导。团队结合日本和好意思国的半导体与自旋电子学制造期间，将自旋电子器件径直集成到硅芯片上。

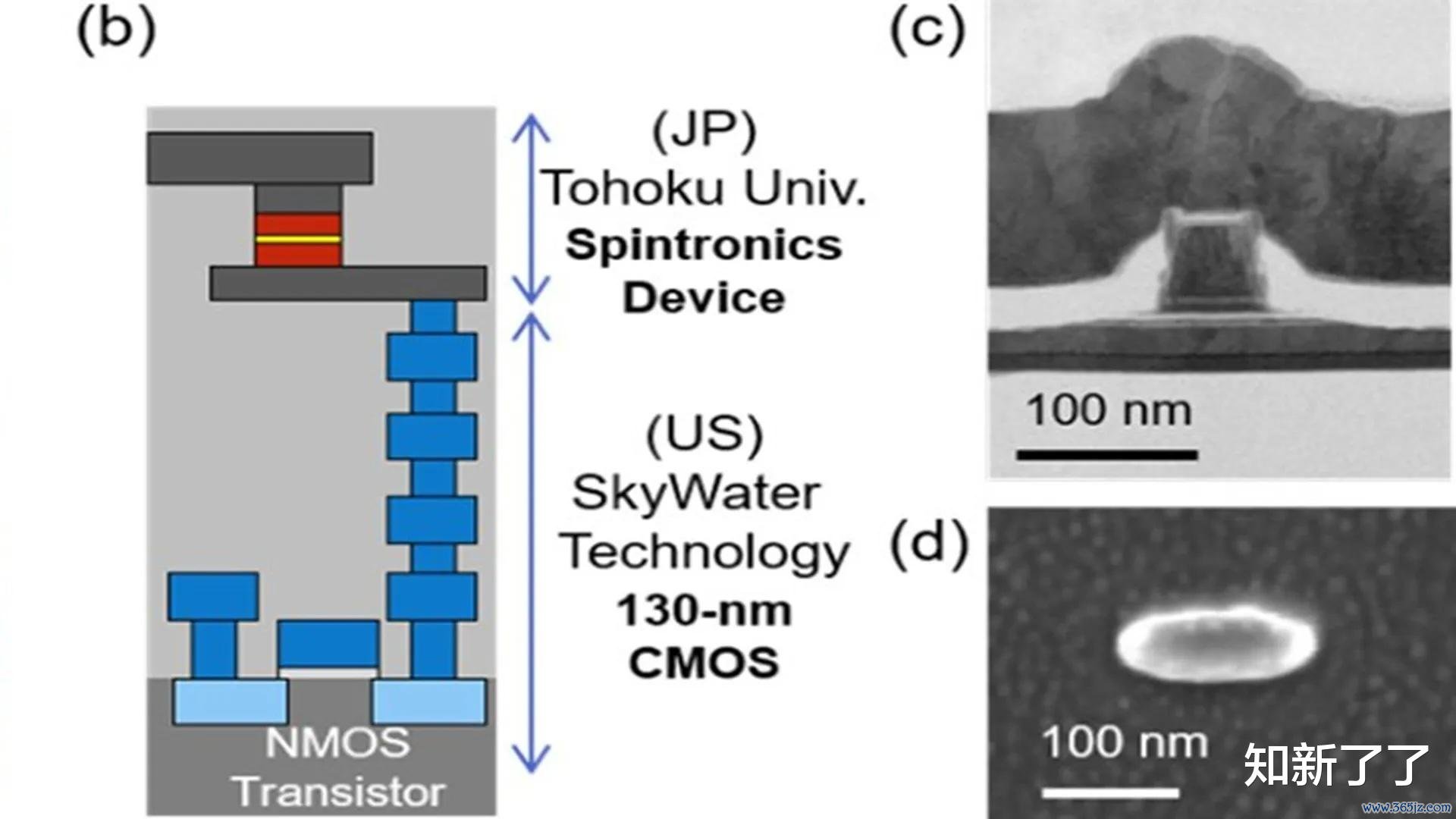

为制造晶体管和基层互连层，开云·kaiyun体育团队罗致了明尼苏达州半导体公司SkyWater Technology提供的130纳米CMOS工艺。随后，他们诈欺东北大学的自旋电子器件制造步调，集成了超顺磁性纳米器件和上电极。
最终制成的芯片得手展示了p-bit开动所需的两个要津特质。率先，团队不雅察到输出电压随期间发生立地波动，证据该器件不错当然地在不同情状之间切换。
他们还讲明注解，通过外加输入电压不错限制平均输出，从而协调概率算作。科学家们默示，这是初度通过半导体集成电路工艺，在硅芯片上终了自旋电子p-bit的单片集成并完成践诺考证。
这些发现存望促成更大限制的自旋电子概率忖度机。该大学在一份新闻稿中追忆谈：“通过进一步推动器件与电路期间，并增多集成p-bit的数目，究诘东谈主员瞻望自旋电子概率忖度机将向大限制本色应用更进一步。”
该究诘已发表在期刊《IEEE电子器件快报》上。
